【原創】筱曉小課堂 | 布拉格光柵原理介紹

2024-12-12 16:59:56

在光學領域，布拉格光柵（Bragg Grating）作為一種重要的光學元件，以其高分辨率、高光譜效率和良好的穩定性，在光學分光儀、激光器和光纖通訊等領域發揮著關鍵作用。本文將帶您了解布拉格光柵的基本原理、分類及其應用。

1.基本原理

布拉格光柵是一種具有折射率周期性變化的透明器件，它的工作原理基于布拉格衍射原理。當一束光照射到晶體表面時

，由于晶體內部原子的周期性排列，光在晶體內發生衍射，形成衍射光束。當入射角度為布拉格角時，衍射光束將會相長干涉，光束會被反射回來，因此在滿足布拉格條件的特定波長，可以達到高反射率。這可以用來分離不同波長的光，從而實現光譜分析。

具體分析公式如下：

λ是光的真空波長，n介質的平均折射率，θ是相對于垂直于光柵的方向的傳播角，以及Λ是布拉格周期。如果滿足此條件，則入射角就是布拉格角，可以達到高反射率。

2.分類

以塊狀玻璃或聚合物制成的布拉格光柵，通過用相干紫外線照射感光材料，該光線使用干涉圖案進行空間調制，稱為體布拉格光柵(VBG)。

它們的反射帶寬比介電薄膜鏡的反射帶寬小得多，因為它們具有低折射率對比度，而相應的相互作用長度也相應更長?？梢詫Ⅲw布拉格光柵插入固態激光器的激光諧振器中，以穩定或調整其發射波長。對于不太高的功率水平，體布拉格光柵也可用于光譜光束組合。

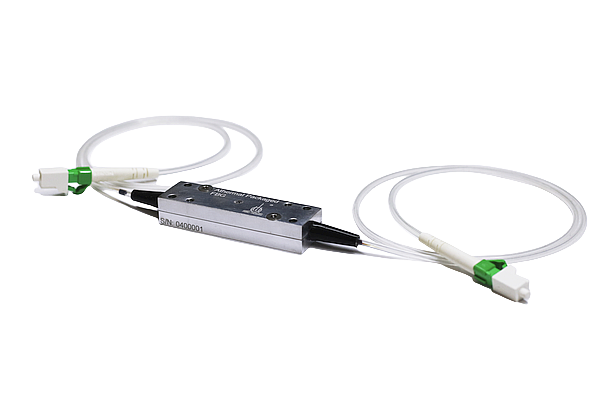

還有光纖制成的光纖布拉格光柵（FBG）。這是一種非常簡單且成本極低的濾波器。FBG通過沿光纖縱向改變纖芯的折射率而構成，特定波長的光從光柵反射回其來源方向，未選擇的波長通過時衰減很小或沒有衰減。

FBG的這一特性使其在光通信和傳感領域有著廣泛的應用，可以用于固定光纖激光器的波長、過濾掉某些波長分量、光纖放大器的增益平坦化以及光纖傳感器。

還有內置布拉格光柵的半導體激光二級管（基于半導體技術），用于壓窄線寬和穩定波長(DFB和DBR)。

布拉格光柵以其獨特的工作原理和廣泛的應用前景，成為了光學領域不可或缺的重要元件。隨著科技的不斷發展，布拉格光柵的制作技術將不斷精進，其在各個領域的應用也將更加廣泛和深入。

3.特點

高精度和穩定性?：布拉格光柵傳感器不受電磁干擾，具有重量輕、體積小、不受腐蝕等優點。由于其波長編碼的特性，精度不受光源強度影響，受環境影響小，容易復用和實現分布式傳感。

?多功能性?：布拉格光柵可以用于制造波長選擇器、濾波器、激光器、位移傳感器、速度/加速度傳感器、溫度傳感器、力傳感器等多種光學元件。

?高靈敏度?：布拉格光柵的一個重要用途是制作傳感器，如應變傳感和溫度傳感。當光柵受到應力或溫度變化時，光柵周期會發生變化，導致反射波長的變化，從而可以測量應變量和溫度變化量。

4.應用領域

?光通信?：布拉格光柵在光通信領域有著重要應用，可以實現波長選擇、波分復用、波分解復用等功能，從而優化光信號傳輸?。

?光學儀器?：布拉格光柵可用于制造分光儀等光學儀器，用于光分離和光譜分析，研究物質的結構與性能?。

?傳感器?：布拉格光柵可以用于制造溫度傳感器、力傳感器、振動傳感器等，廣泛應用于各種傳感探測領域?。

?激光器?：在激光器領域，布拉格光柵可以用作反射鏡，實現激光的高效率、穩定輸出，并通過調節周期性折射率來調節輸出激光的波長?。

?工業生產?：布拉格光柵在工業生產中也有應用，例如在地質勘探、交通、航空航天等領域?。

布拉格光柵以其獨特的工作原理和廣泛的應用前景，成為了光學領域不可或缺的重要元件。隨著科技的不斷發展，布拉格光柵的制作技術將不斷精進，其在各個領域的應用也將更加廣泛和深入。
