【原創】什么叫做DFB半導體激光器？

2024-11-06 15:27:29

一、工作原理

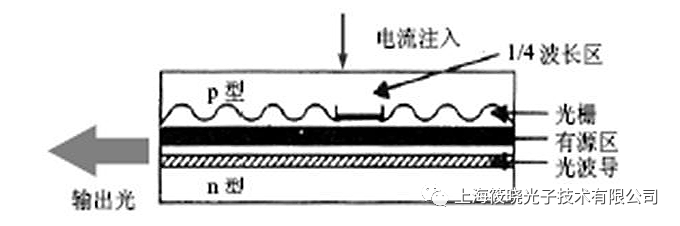

當電流注入激光器后，有源區內電子——空穴復合，輻射出能量相應的光子，這些光子將受到有源層表面每一條光柵的反射。

在DFB激光器的分布反饋中，此時的反射是布拉格發射，光柵的柵條間入射光和反射光的方向恰好相反，滿足布拉格條件的那些特定波長的光才會受到強烈反射，從而實現動態單縱模工作。

在實際應用中，通常把光源做成模塊，同時利用熱敏電阻和冷卻系統進行溫度檢測和溫度自動控制。

二、測試儀器

測試過程中我們用到了安利高精度光譜分析儀和新型的激光二極管驅動器LD-PD INC。

LD-PD INC是一個14針蝶形激光二極管驅動器，內置高精度的溫度控制電路，并可以實現電流的快速精確的調節。

MS9740A是一臺覆蓋600nm到1750nm的臺式光譜分析儀， 0.2秒以下/5nm的測試速度，30pm的最小分辨率帶寬。能提供高性價比和更高的產能。

三、測試過程

把激光二極管安裝在驅動器LD-PD INC上，尾纖的一端連接MS9740A光譜分析儀，然后通過電腦端的控制軟件來調節溫度和電流，得到譜線圖和波長調諧曲線。

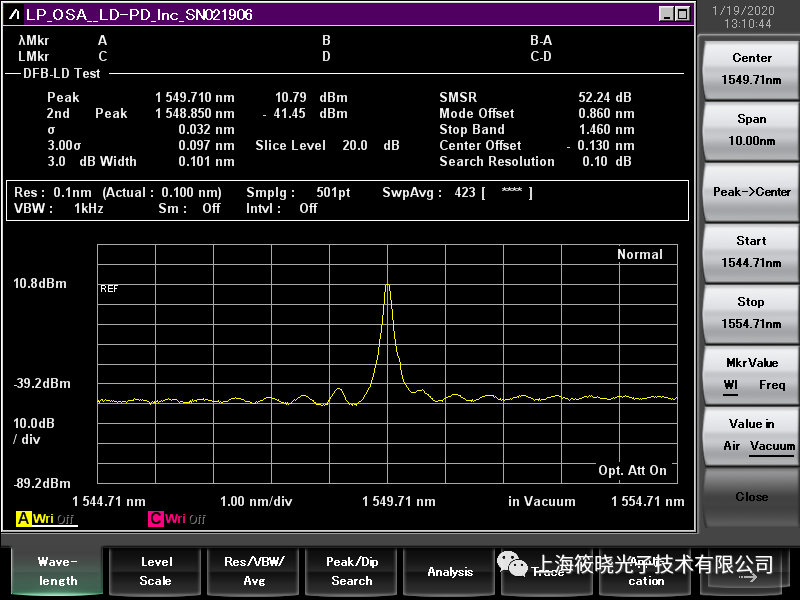

四、1550nmDFB譜線圖

1）動態單縱模窄線寬輸出：線寬小于10MHZ并能保持動態單縱模輸出，波長穩定性好。

2）動態譜線好：由于使用布拉格光柵進行選頻，因此高速調制時不會發生多模輸出，依然保持良好的單縱模特性。

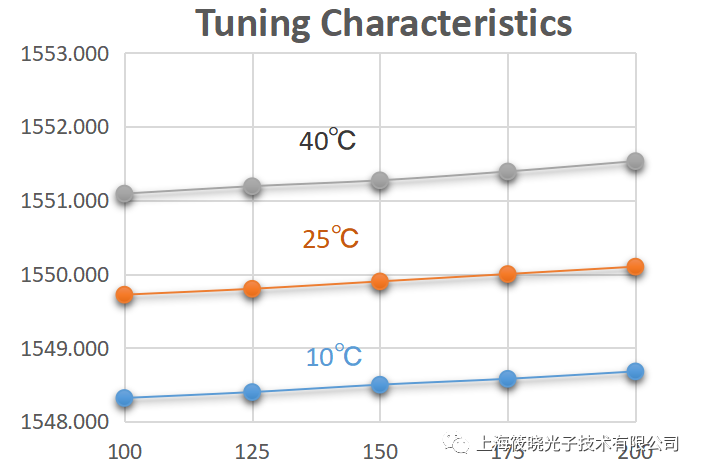

  1550nmDFB波長特性曲線

3）電流調諧：由于注入電流的變化，引起材料的折射率和激光器的增益系數變化，從而調諧波長。

4）溫度調諧：溫度會影響有源區介質的能量，有效折射率，峰值增益等。能量的變化會引起波長的變化，從而使輸出波長得到調諧。

DFB激光器優點：內置FBG光纖光柵濾波器，使得輸出光具有穩定的輸出波長，極窄的線寬以及優異的邊模抑制比。加上我們公司高精度的測量儀器，保證了DFB激光器具有非常好的波長線性調諧特性！
