超窄帶波分復用(UNBWDM) - 筱曉光子產品介紹?

2021-08-24 10:02:26

波分復用WDM(Wavelength Division Multiplexing)是將兩種或多種不同波長的光載波信號（攜帶各種信息）在發送端經復用器(亦稱合波器，Multiplexer)匯合在一起，并耦合到光線路的同一根光纖中進行傳輸?shù)募夹g(shù)；在接收端，經解復用器(亦稱分波器或稱去復用器，Demultiplexer)將各種波長的光載波分離，然后由光接收機作進一步處理以恢復原信號。這種在同一根光纖中同時傳輸兩個或眾多不同波長光信號的技術，稱為波分復用。

我們生產的超窄帶波分復用器，不僅間隔小損耗低隔離度高，還具有較高可靠性能。在中國的新干線的高速率，大容量的網絡信息安全傳輸上，在光交叉連接設備（OXC）上調度，業務集中疏導、保護以及恢復發揮重要作用。

產品推薦熔融拉錐超窄帶波分復用器（SUNBWDM)

一、光波分復用器的工作原理

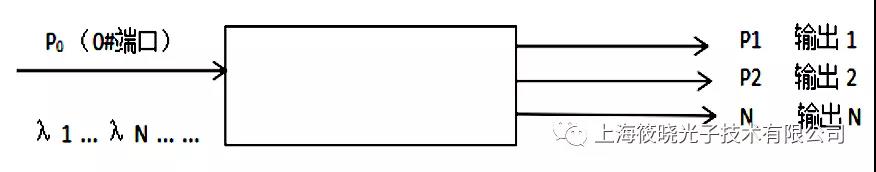

光波分復用器是對光波波長進行分離與合成的光器件，其原理如(圖1-1)所示，其中的一個端口作為件的輸出／輸入端，而N個端口作為器件的輸入／輸出端。

(圖1-1) 波分WDM 光傳輸原理圖

當作為對光波波長起合成作用的器件時，從N個端口各自注入不同波長的光信號，在一個端口處將獲得按一定光波波長順序分開的光波信號；當器件作為解復用器時，注入到入射端的各種光波信號，將分別根據其波長的不同，傳輸?shù)綄?duì)應的不同出射端口（N個端口之一）。由以上分析可以知道，各端口可以作為輸入端口，也可以作為輸出端口。

二、光波分復用器的光學特性

為了保證器件的正常工作，則在作為解復用器時，要求器件具有低的插入損耗，同時該光信號應被其他輸出端口所隔離，同理，當作為復用器時，則要求給定工作波長的光信號從對應輸入端口（N個端口之一）被傳輸?shù)絾味丝跁r(shí)，具有低的插入損耗，同時又被其他輸入端口所隔離。根據上述特性，可以分別畫出復用器和解復用器的光學特性曲線。

（1）復用器

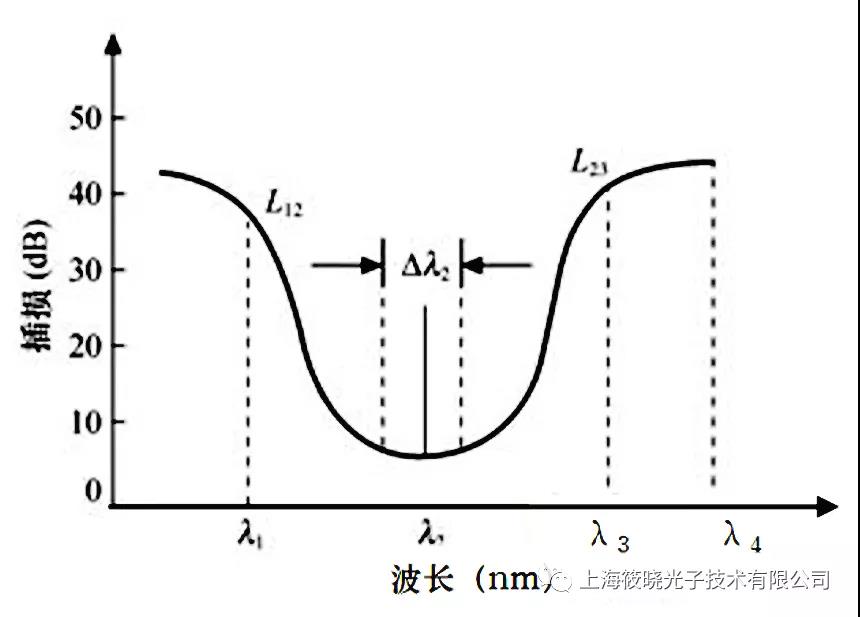

復用器的光學特性可以用給定的輸入端口的插入損耗一波長關系曲線表示，例如，由N個端口之一的2#輸入端注入的光信號傳輸?shù)絾味丝跁r(shí)，其插入損耗一波長關系如(圖1-2)所示。從圖中可以看出，在λ2處插入損耗小，這樣2#端口注入的光信號可以很好地傳送各個端口。

(圖1-2) 波分WDM插入損耗與波長關系圖

（2）解復用

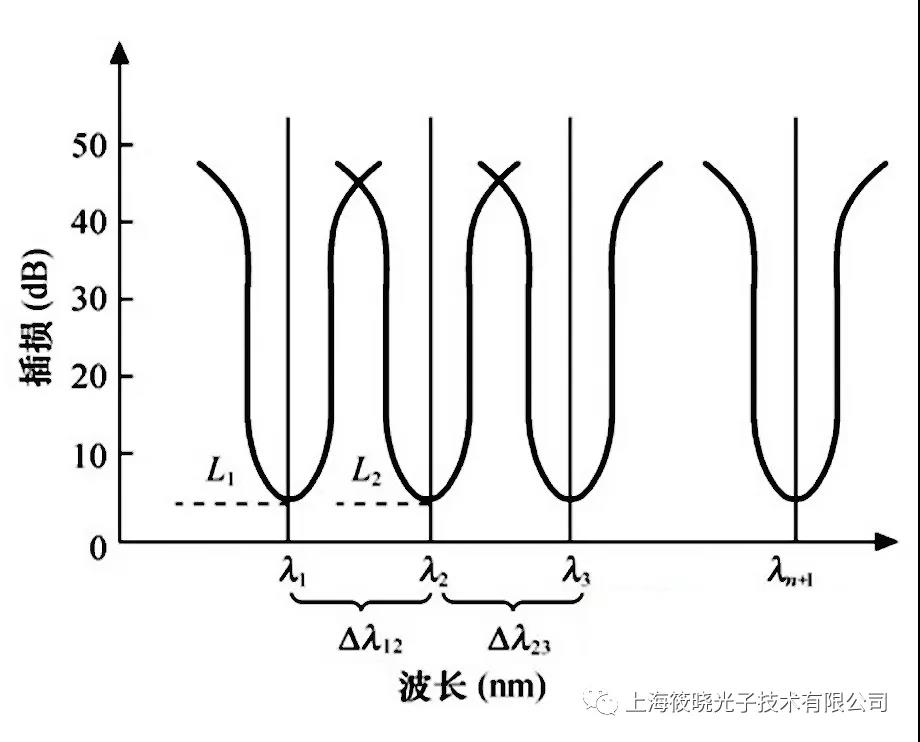

解復用的光學特性，可以用輸入端到N個輸出端的各信道的波長-插入損耗關系曲線來表達，如(圖1-3)所示。從圖中曲線可以看出，每一個從輸入端到輸出端的工作通道都有一個最小損耗分布，其具有的光學特性參數如下所述。

(圖1-3) 解波分WDM插入損耗與波長關系圖

不同工作通道的中心波長的選取是由設計者根據相應的國際、國家標準以及實際應用要求而確定。在ITU-T規定中，對于密集型波分復用器做出了具體的規定。例如對于1550 nm區域，1552.52nm作為標準波長，其他復用波長的規定間隔為100 GHz(0.8 nm)，或其整數倍（n×0.8nm），中心波長的工作范圍是以1.0nm表示，或者以平均信道之間間隔的10%表示。

插入損耗是指由于系統中使用了光波分復用／解復用器件，給系統引入的附加損耗。系統設計時一般容許幾個分貝的插入損耗，但一般較好的商用產品均低于0.5 dB。

串音是指其他信道的信號被耦合進某一信道，從而引起傳輸質量的下降，在數字通信系統中，一般用信道隔離度表示，并應大于30 dB；在模擬通信中則應大于50 dB．如下表給出了某公司的光波分復用器的技術性能。

光波復用器技術性能

筱曉光子提供的超窄帶一次性熔融拉錐波分復用器產品資料

筱曉光子生產的超窄帶波分復用器 ，是在我司的熔融拉錐機上操作并一次性完成的，而且產品不僅兩波長間隔距離小，而且穩定性也很好，可以滿足客戶的不同波長需求，客戶只需把參數指標，以及操作波長即可。

• 插入損耗低，隔離度好

• 該產品是一次性熔融拉錐的

• 波長可以客戶任意可選，波長間距≥5nm都可以滿足

• 穩定性能好

• 網路信號CATV、HDTV

• 放大器EDFA和傳感器

• 高速多波長傳輸系統

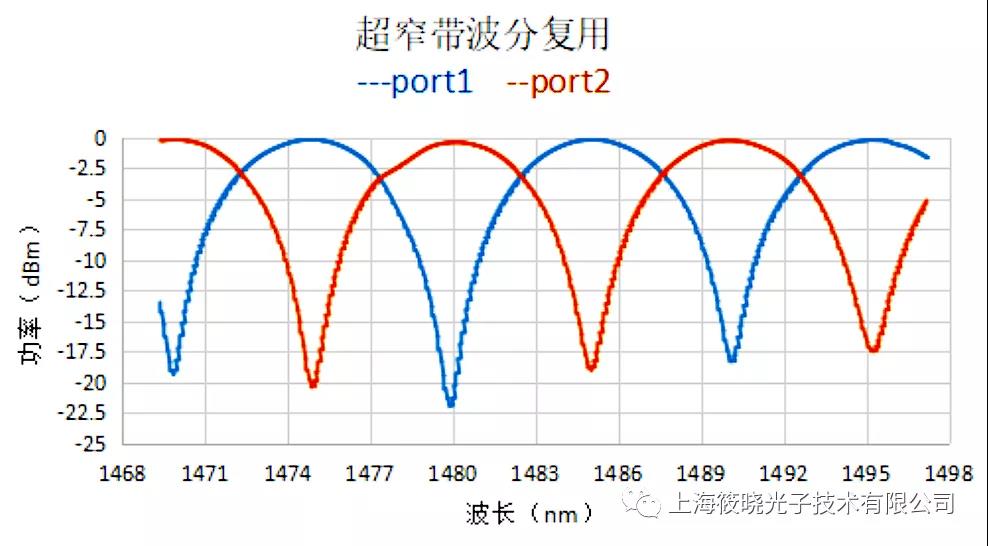

產品光譜圖示例（如下圖）：

參數性能指標：

備注：以上參數不包含連接頭，若加連接頭需要另加0.20dB。
