【資訊】激光增材制造鋁鋰合金熱處理組織及TB相析出研究

2025-03-24 17:56:13

　　激光增材制造鋁鋰合金熱處理組織及TB相析出研究

　　鋁鋰合金具有密度低、比強度高和疲勞性能好等優(yōu)點，在航空航天領(lǐng)域得到廣泛應用。激光增材制造技術(shù)通過原位冶金熔化及快速凝固逐層堆積，實現(xiàn)高性能大型無缺陷復雜金屬構(gòu)件的近凈成形，有效解決傳統(tǒng)制備工藝帶來的晶粒組織粗大、易偏析等問題，同時具有制造成本低、生產(chǎn)周期短、材料利用率高等優(yōu)點，有望為鋁鋰合金大型結(jié)構(gòu)件的快速制備提供一條新途徑。

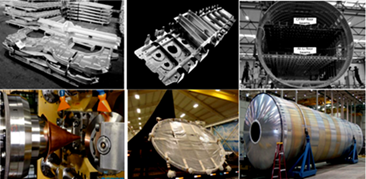

　　鋁鋰合金在航空航天領(lǐng)域的應用廣泛，國外先進工業(yè)國家選用鋁鋰合金作為蒙皮、隔框、長梁、火箭貯箱、鍛環(huán)、瓜瓣等航空航天構(gòu)件。

　　北京航空航天大學王華明院士課題組利用激光增材制造技術(shù)制備了尺寸達86mm×30mm×80mm鋁鋰合金厚板樣件，利用OM、SEM、TEM及XRD分析了其沉積態(tài)顯微組織及成分，優(yōu)化出沉積態(tài)鋁鋰合金時效前熱處理工藝，探究了TB相的時效析出行為。

　　增材制造用鋁鋰合金球形粉末         激光增材制造成形原理示意圖

　　結(jié)果表明：激光增材制造鋁鋰合金穩(wěn)態(tài)區(qū)顯微組織主要由存在于晶界和晶內(nèi)的條狀及塊狀富銅相以及充滿晶粒的棒狀TB(Al7Cu4Li)相組成;當采用490℃×8h+515℃×4h雙級均勻化退火、520℃×1h固溶處理時，沉積態(tài)鋁鋰合金的成分均勻性提高。當時效溫度為400℃時，TB相數(shù)量達到最大，增加溫度至 500℃時，TB相消失，合金顯微硬度隨著TB相的增加先急劇下降后逐漸升高，呈負相關(guān)關(guān)系。

　　研究人員表示，后續(xù)將在優(yōu)化激光增材制造鋁鋰合金成形工藝、熱處理組織性能調(diào)控等方面進行更深入研究。

　　參考文獻： 中國光學期刊網(wǎng)

　　您好,可以免費咨詢,技術(shù)客服,Daisy

　　官網(wǎng)：筱曉(上海)光子技術(shù)有限公司

　　歡迎大家給我們留言，私信我們會詳細解答，分享產(chǎn)品鏈接給您。

　　免責聲明： 資訊內(nèi)容來源于互聯(lián)網(wǎng)，目的在于傳遞信息，提供專業(yè)服務，不代表本網(wǎng)站及新媒體平臺贊同其觀點和對其真實性負責。如對文、圖等版權(quán)問題存在異議的，請聯(lián)系我們將協(xié)調(diào)給予刪除處理。行業(yè)資訊僅供參考，不存在競爭的經(jīng)濟利益。
