中心波長：1290nm；飽和輸出功率：22dBm；帶寬：65nm；偏振消光比：18dB；封裝類型：COC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
產品特點
? 高輸出功率 > 550mW @ 1290nm
? 高飽和輸出功率 (22dBm)
? 專有防反射涂層技術，可靠性高
產品應用
? LiDAR
? 數據通信
? 掃頻源、可調激光器
? 光學相干斷層掃描 (OCT）
推薦操作條件
@ CW，樣品安裝在銅散熱器上
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
散熱器溫度 | 20 | 25 | 30 | ℃ |
正向電流 | 2000 | 3000 | mA | |
放大模式下的輸出功率 | 550 | mW | ||
輸入光功率* | -20 | 10 | 15 | dBm |
*-考慮光纖芯片耦合效率
增益特性
@ CW, 25°C, 2000mA, 輸入信號 10dBm, 1290nm
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
正向電流@550mW | 3000 | mA | ||
飽和輸出功率@-3dB | 18 | 22 | dBm | |
增益 | 13 | 18 | ||
小信號增益@-20dBm | 36 | 43 | dB | |
峰值波長 | 1280 | 1290 | 1300 | nm |
帶寬@-3dB | 65 | nm | ||
噪聲系數@Pin=-20dBm（不包括輸入耦合） | 5 | dB |
放大自發輻射(ASE)特性
@CW，25°C, 2000mA，無輸入信號
Min. 值 | 典型值 | Max. 值 | 單位 | |
輸出功率（每個端口） | 175 | mW | ||
正向電壓 | 1.6 | 2.2 | V | |
平均波長 | 1225 | nm | ||
帶寬（FWHM） | 15 | |||
0.04 | 1 | dB | ||
慢軸光束發散度 (FWHM) | 4 | 8 | 11 | deg |
快軸光束發散度 (FWHM) | 24 | 28 | 33 | deg |
偏振消光比 (PER) | 14 | 18 | dB | |
偏振 | TE |
** - 以 20pm 分辨率在光譜Max. 值附近 1nm 范圍內測量

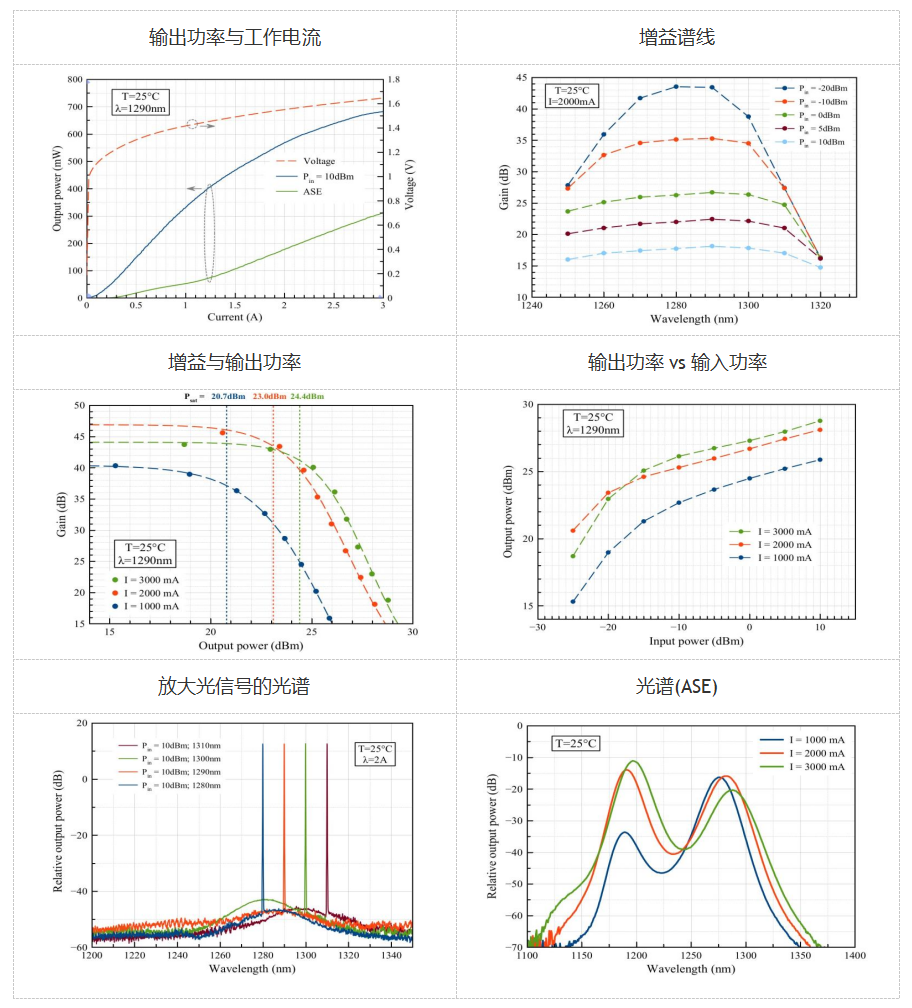

典型性能（僅供參考）
jue對Max. 額定參數
參數 | Min. 值 | Max. 值 | 單位 |
輸出光功率 | 1300 | mW | |
輸入光功率 | 20 | dBm | |
正向電流 | 4000 | mA | |
反向電壓 | 2 | V | |
焊接溫度（最長 5 秒） | 250 | °C | |
芯片工作溫度（高于露點） | 5 | 50 | °C |
存儲溫度 | 5 | 50 |
芯片參數 | ||||
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
芯片長度 | 8 | mm | ||
正面的背向反射 | 0.001 | % | ||
背面的背向反射 | 0.001 | % | ||

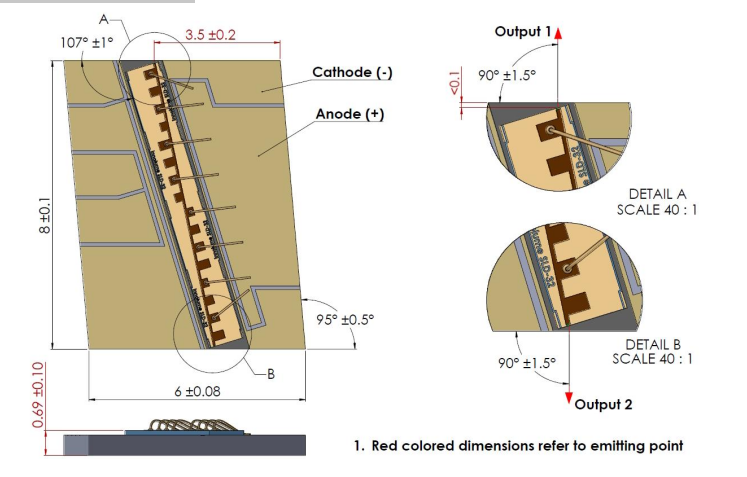

尺寸（單位：毫米）
安全和操作說明
此設備發出的光是不可見的，對人眼有害。設備運行時，請避免直視光纖連接器。在連接器打開的情況下操作時，必須佩戴適當?shù)募す獍踩坨R。
jue對Max. 額定值僅可短時間應用于設備。長時間暴露于Max. 額定值或暴露于多個Max. 額定值可能會導致設備損壞或影響設備的可靠性。在設備的Max. 額定值之外操作設備可能會導致設備故障或安全隱患。必須使用與組件一起使用的電源，以使Max. 正向電流不超過。
熱輻射器上的設備需要適當?shù)纳崞鳌１仨毷褂?4 個螺釘（以 X 型螺栓擰緊，初始扭矩設置為 0.075Nm，最終以 X 型螺栓擰緊，扭矩設置為 0.15Nm）或夾具將設備安裝在散熱器上。散熱器表面的平整度偏差必須小于 0.05mm。建議在外殼底部和散熱器之間使用銦箔或?qū)崛彳洸牧献鳛闊峤缑?。不宜為此使用?dǎo)熱油脂。
避免設備背反射。它可能會影響設備在光譜和功率穩定性方面的性能。
還可能導致致命的面損壞。強烈建議使用光隔離器來阻擋背反射。
不要拉動光纖。不要彎曲半徑小于 3 厘米的光纖。在安裝過程中，應始終保護光纖頂部免受任何污染或損壞。取下光纖頂部的防塵蓋后，使用沾有異丙醇或乙醇的光學鏡頭清潔紙或棉簽沿一個方向擦拭，小心清潔光纖頂部。僅使用干凈的光纖連接器操作設備。
ESD 保護 - 靜電放電是產品意外故障的主要原因。采取極端預防措施以防止 ESD。在設備安裝過程中，必須保持 ESD 保護 - 在處理產品時使用腕帶、接地的工作表面和嚴格的防靜電技術。
型號識別
BOA1290065CC550MXXXX -> 輸出功率為 550mW，平均波長為 1290nm，帶寬為 65nm，載波芯片
