峰值發射波長：2.70-2.79um；發射頻帶的FWHM：300-500nm；qCW模式平均光功率Min值及典型值：50uW 150uW； 脈沖模式峰值光功率Min值及典型值：370uW 1000uW；正向電壓@200mA：0.2-1.0V；qCW模式/脈沖模式工作電流：200mA 1000mA；
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80130005 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
LED Microsensor NT 很高興地宣布新的發光二極管具有特殊的玻璃覆蓋層，增加了 LED 輸出光功率（高達 3-5 倍）。這允許在不同的氣體、液體和固體傳感和分析應用中獲得更高的精度。連同其他優勢（緊湊尺寸、低功耗、高調制范圍），我們的 LED 成為傳感器和分析儀的更令人印象深刻的元件基礎。
設備參數 | 標志 | 值 | 單位 |
操作/儲存溫度 | Topr | 0..+50 | ℃ |
焊接溫度 (時間< 3秒，距離外殼3毫米) | Tsol | +180 | ℃ |
除非另有說明，否則所有參數均適用于25℃下的LED操作.
LED參數 | 條件 | 標志 | 值 | 單位 |
峰值發射波長1 | qCW mode3 I = 150 mA | λp | 2.70-2.79 | μm |
發射頻帶1的FWHM | qCW mode3 I = 150 mA | FWHM | 300 - 500 | nm |
平均光功率（Min/典型）1 | qCW mode3 I = 200 mA | Pqcw | min 50 / typ 150 | μW |
峰值光功率（Min/典型）2 | Pulse mode4 I = 1 A | Ppul | min 370 / typ 1000 | μW |
Max工作電流 | qCW mode3 | Imax qcw | 200 | mA |
Pulse mode4 | Imax pulse | 1 | A | |
正向電壓1 | qCW mode3 I = 200 mA | V | 0.2 - 1.0 | V |

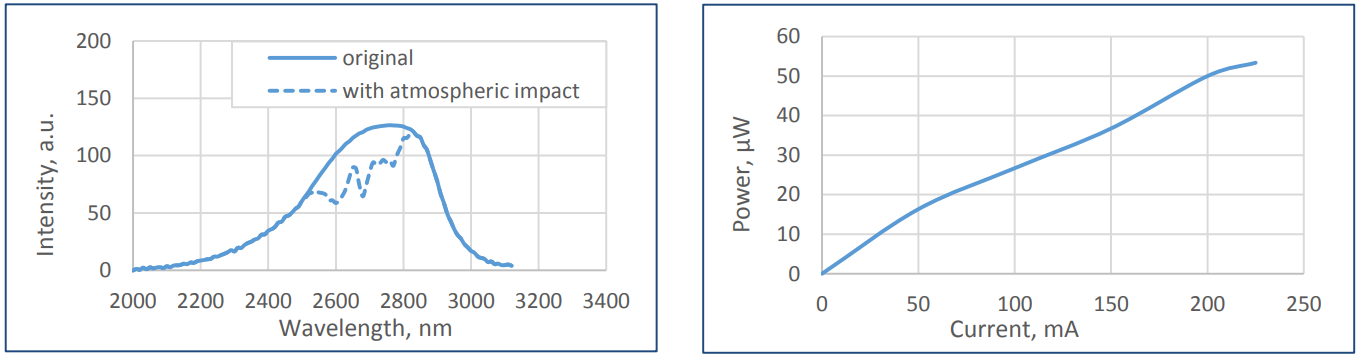

典型光譜 (qCW3 ) 及典型光功率特性 (qCW3 )

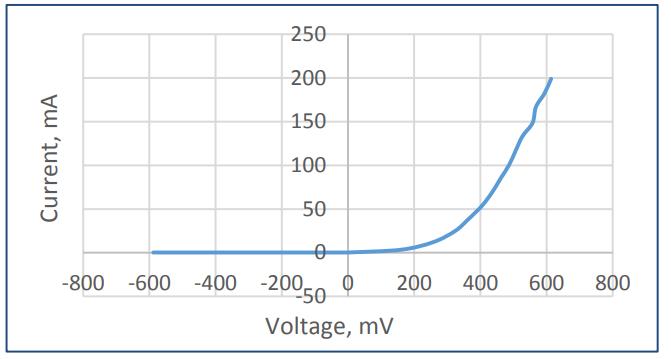

典型電流-電壓特性 (qCW3 )
1 為每個設備測試的參數.
2 代表性抽樣測試的參數.
3 qCW 模式: 重復頻率：0.5KHz，脈沖持續時間：1ms，占空比：50%.
4 脈沖模式：重復頻率：0.5KHz，脈沖持續時間：20μs，占空比：1%.

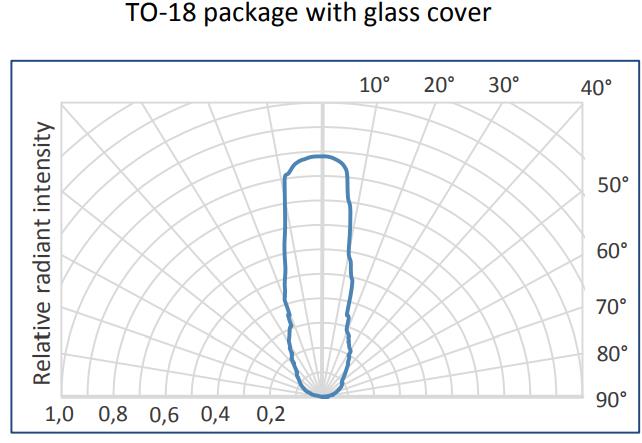

輻射特性（遠場模式）
TO-18 封裝帶玻璃蓋板
相關產品:
Lms36PD系列光電二極管中紅外輻射探測器;
LED驅動器(D-41i, D-51i，迷你驅動器mD-1c, mD-1p) -在脈沖模式下提供LED電源

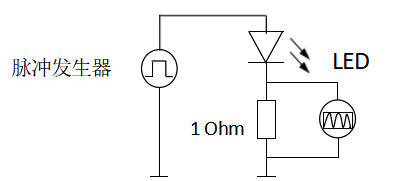

為了驅動LED，我們推薦以下基本電路連接:
我們建議使用占空比為50%或25%的準連續波（qCW）模式來獲得Max平均光功率，使用短脈沖模式來獲得zui高峰值功率。不建議使用強CW（連續波）模式.

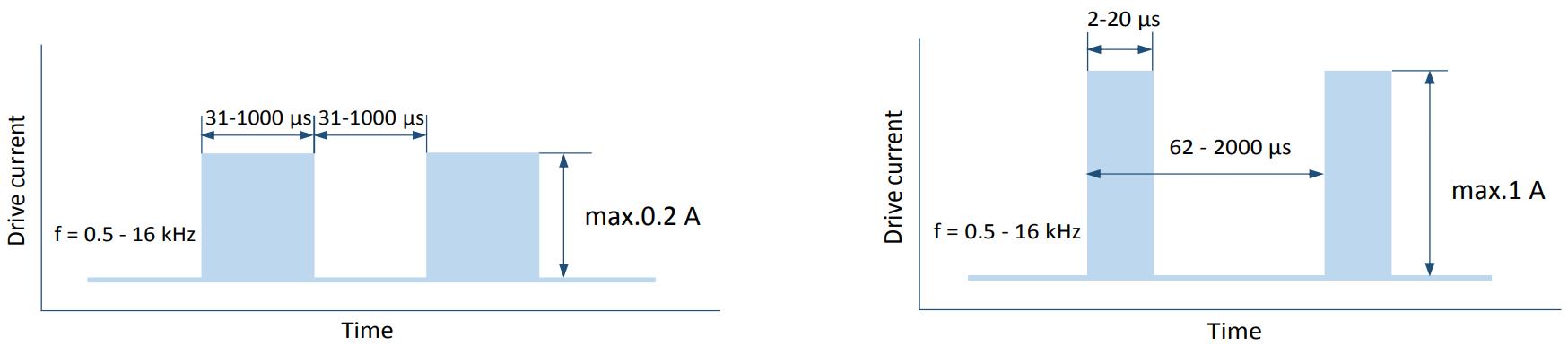

準連續波 (qCW) 模式 以及 脈沖模式
注意事項
● 請在點亮LED 前檢查您的連接電路;
● 請注意LED極性：正極標有紅點； 禁止施加反向電壓;
● 請不要將LED 接到萬用表上;
● 請控制施加在LED 上的電流，不要超過Max允許值;
● 請不要觸摸玻璃罩，不要對其施加任何力t;
● 請注意使用和儲存溫度，超過允許范圍可能會對玻璃罩造成不可修復的損壞.
| 帶玻璃罩的 LED 型號 - LmsXXLED-CG | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型號 | 峰值發射 波長 [μm] min-max | 發射頻帶的FWHM [nm] min-max | qCW 模式1 平均光功率 [μW] Min值/典型值 | 脈沖模式2,3 峰值光功率 [μW] Min值/典型值 | (200 mA) min-max | qCW 模式1 工作電流[mA] | 脈沖模式2 工作電流[mA] | 工作/儲存溫度4 | |
| 新Lms27LED-CG | 2.70-2.79 | 300-500 | 50/150 | 370/1000 | 0.2-1.0 | 200 | 1000 | 0..+50/0..+40 | |
| 2.83-2.90 | 300-500 | 100/300 | 700/2000 | 0.2-1.0 | 200 | 1000 | 0..+50/0..+40 | ||
| LMS34LED-CG | 3.30-3.44 | 250-600 | 100/300 | 700/2000 | 0.2-1.3 | 200 | 1000 | 0..+50/0..+40 | |
| LMS38LED-CG | 3.70-3.94 | 400-700 | 80/180 | 500/1500 | 0.2-0.8 | 250 | 2000 | 0..+50/0..+40 | |
| LMS43LED-CG | 4.05-4.30 | 400-1200 | 80/180 | 500/1500 | 0.2-0.8 | 250 | 2000 | 0..+50/0..+40 | |
*1重復頻率：0.5 kHz，脈沖持續時間：1 ms，占空比：50%
*2重復頻率：0.5 kHz，脈沖持續時間：20μs，占空比：1%
*3代表性抽樣測試的參數；為每個設備測試的所有其他參數
*4不同包裝類型的溫度范圍可能不同
