纖芯240±15μm；包層300+0/-15μm ；數值孔徑：0.30±0.03；彎曲半徑最小值 45mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80152089 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
筱曉光子公司提供FlexiRay?光纖連接器，寬中紅外光譜范圍是3 - 17 μm。FlexiRay?光纖連接器基于多晶紅外(PIR-)光纖，廣泛應用于中紅外光傳輸、光譜、遠距離溫度傳感等領域。多晶紅外光纖連接器有各種標準直徑，不同的連接器(SMA-905, FC/PC, FC/APC)和幾種類型的保護套。我們先進的制造技術確保了連接器套圈內精確的光纖位置和完quan的光纖端面質量。裝運前，每根光纖連接器都會經過詳細的質量監控。
產品應用:
中紅外光譜
靈活的紅外高溫測量
靈活的紅外成像系統
量子級聯激光器的功率傳輸
CO和CO2激光器的功率傳輸
產品特點:
3 - 17μm范圍內的高透射率
9 - 13μm時，低光損耗0.2 - 0.3 dB/m
纖芯/包層結構，纖芯直徑范圍為240至860μm
Min. 老化效應
不吸水且無毒

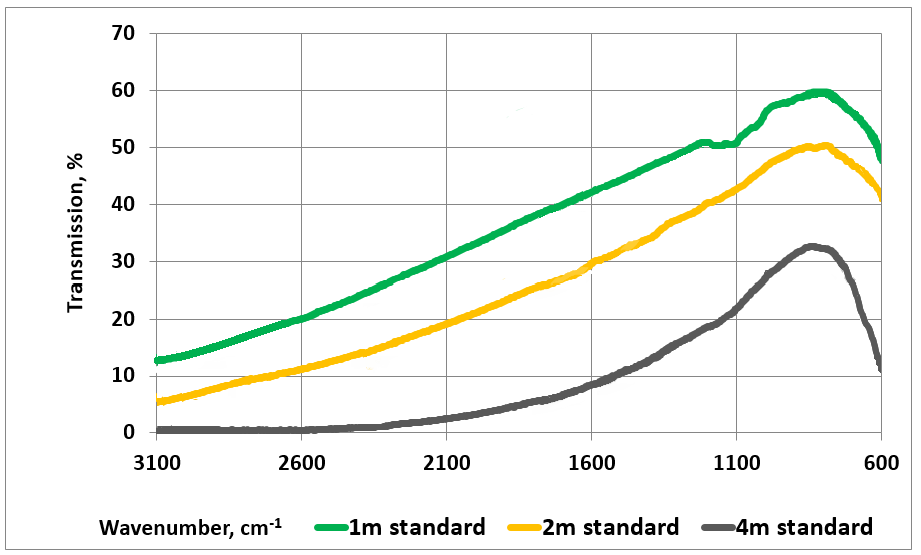

不同長度多晶光纖的透射光譜(標準質量等級)

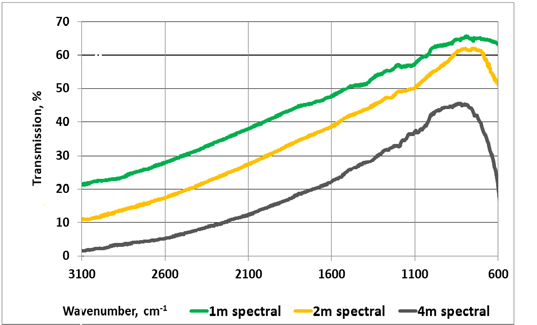

不同長度多晶光纖的透射光譜(光譜質量等級)
產品規格
| 纖芯包層材料 | AgCl;AgBr |
| 光纖類型 | 多晶階躍折射率多模 |
波長范圍 | 3 - 17μm |
纖芯/包層尺寸(μm) | 參見標準光纖參數 |
| 纖芯折射率 | 2.15 |
| 衰減@10.6um | 0.2-0.4 dB/m |
| 熔點 | 410℃ |
有效數值孔徑 | 0.30±0.03 |
Min. 彎曲半徑（取決于保護套） | PEEK管–130mm ,金屬PVC涂層管–80mm ,不銹鋼管–80mm ,不銹鋼硅涂層管–130mm |
| 激光損傷閾值（CW CO2激光） | ＞12kW/cm2 |
| 拉伸強度 | ＞70MPa |
連接器 | SMA-905, FC-PC 或 FC-APC |
溫度范圍 | -50℃至+80℃ *對于高溫或低溫應用，請向我們詢價。電纜和光纖的溫度范圍不一樣 |
長度 | ≤ 15m，取決于光纖直徑 |
標準多晶光纖參數
產品編號 | 類型 | 纖芯μm | 包層μm | 保護套μm | 數值孔徑** | 彎曲半徑Min. 值mm |
PIR240/300 | 階躍折射率多模 | 240±15 | 300+0/-15 | 無 | 0.30±0.03 | 45 |
PIR400/500 | 階躍折射率多模 | 410±15 | 500+0/-15 | 無 | 0.30±0.03 | 75 |
PIR600/700 | 階躍折射率多模 | 600±20 | 700+0/-15 | 無 | 0.30±0.03 | 100 |
PIR900/1000**有效值 | 階躍折射率多模 | 860±20 | 1000+0/-25 | 無 | 0.30±0.03 | 150 |
